Проектиране и изграждане на видеонаблюдение
Добрата система
започва преди
първия кабел.
Полезен образ. Надеждна свързаност. Архив, на който можете да разчитате.
SMART SECURITY планира камерите, мрежата и захранването като едно решение — от първия оглед до настройките, тестовете и последващата поддръжка.
- 01
Камери и сцениЦел · обектив · светлина
- 02
PoE комутаториТрафик · портове · захранване
- 03
Мрежа и оптични връзкиОбща инфраструктура на обекта
- 04
NVR и достъп до записаАрхив · преглед · управление
С ВЪЗМОЖНОСТ ЗА РАЗВИТИЕ
Стойността на добрия проект
За да има отговор,
когато отворите записа.
Проектирането свързва вашата цел с конкретно техническо решение. Така важните избори се правят навреме, преди да се затворят трасетата и да се поръча оборудването.
Виждате необходимия детайл
Планираме гледните точки и критичните зони, за да ограничим слепите участъци и да съобразим образа с реалната задача.
Системата работи като цяло
Кабелите, комутаторите, захранването и записът се оразмеряват заедно. Това намалява риска от прекъсвания и претоварени връзки.
Следващата стъпка е предвидена
Резервът в трасета, портове, захранване и архив се планира според очакваното разширение, за да се ограничат бъдещите преработки.
01 / Започваме от задачата
Какво трябва
да се вижда.
Къде. И кога.
Уточняваме целта за всяка зона: общ преглед, установяване на присъствие или детайл за разпознаване. Разстоянието, ъгълът, височината, движението и светлината определят избора на камера и обектив.
Зрителното поле и детайлът се планират заедно. Широката картина и големият брой мегапиксели сами по себе си не гарантират идентификация.
Един обект. Различни задачи.
Общ поглед към паркинга
Къде се движат автомобилите и какво се случва в зоната? Нужни са подходящ обзор и покритие.
Детайл при входа
Кой преминава? Нужни са подходящ мащаб на обекта в кадъра, ъгъл и светлина — проверени и при движение.
Нощният образ, контражурът и фаровете се разглеждат още при планирането. Специализирани функции като разчитане на номера изискват отделни критерии и тест.
02 / Основата остава зад кадър
Добрата инфраструктура
се проектира отначало.
Видеонаблюдението е част от мрежата на обекта. Планираме целия път от камерата до записа и оператора, с ясни точки за свързване и обслужване.
Кабели и трасета
Подходящ тип и категория кабел, среда на работа, изисквания за пожарна безопасност, механична и UV защита. Подредени трасета, правилно разделяне от силови линии, радиуси на огъване и крепежи според проекта и производителя.
Част от структурното окабеляване: означени кабели и портове, подходящи конектори, правилно завършване и проверени линии.
Мрежа и капацитет
Топология, шкафове, медни и при необходимост оптични връзки. Проверяваме капацитета на връзките между комутаторите и към рекордера спрямо общия видеотрафик, прегледа и бъдещото разширение.
Целта: отделните зони да работят заедно, без тясно място по пътя до архива.
Захранване и устойчивост
PoE мощност на порт и общ бюджет на комутатора, включително работа на осветители и други товари. Според средата и изискванията планираме UPS, защита от пренапрежения и заземяване.
Резервното захранване се оразмерява за договорено време и конкретни устройства.
03 / Подбор с ясна причина
Техника за задачата.
Архив за реалната работа.
Камерата, рекордерът и комутаторът трябва да са съвместими по функции и достатъчни по капацитет.
Подбираме обектив, резолюция, чувствителност, защита на корпуса и монтажни аксесоари според сцената. Съобразяваме входящия поток, декодирането и дисковия капацитет на NVR — мрежовия видеорекордер.
За да намерите необходимия запис
Качеството и срокът на архива
се планират заедно.
Битрейтът — обемът видео за секунда — зависи от сцената, движението, кадрите в секунда и компресията. От него и режима на запис зависи необходимото място за договорения срок на съхранение.
Разчетът се сверява с действителните настройки и запис. Броят терабайти сам по себе си не определя колко дни ще останат достъпни.
04 / От проекта до работеща система
Монтажът е изпълнение.
Тестът е доказателството.
Преди старта уточняваме какво влиза в изпълнението и как ще приемем резултата. Обхватът и проверките са част от конкретното предложение.
Прецизно на терен
Стабилно закрепване, правилно насочване и фокус, защитени връзки и кутии, подредени шкафове и етикети. Осигуряваме достъп за последващо обслужване.
Съобразени със сцената
Експозиция, WDR и нощен режим; профили и график на запис; настройки на комутаторите, адреси и точно време. Потребителски права, защитен отдалечен достъп и актуализации според съвместимостта. VLAN сегментация, когато е предвидена в проекта.
Проверяваме използваемостта
Дневна и нощна сцена, движение в критичните зони, възпроизвеждане и износ на запис. По договорения сценарий — събития, достъп, работа при отпадане на захранване и възстановяване.
05 / Предаване и поддръжка
Знаете какво е изградено
и как да го използвате.
В предложението уточняваме комплекта за предаване: схема на изпълненото, списък на техниката, означения и IP план, резултати от проверките и основни инструкции. Достъпите се предават по защитен начин на упълномощените лица.
Показваме как да намерите и запазите запис. Обхватът на профилактиката, обновяванията и реакцията при проблем се договаря отделно. Проверки на записа, часа, състоянието на дисковете и захранването се планират с периодичност според договора.
Документацията прави следващата промяна по-лесна, а поддръжката — по-проследима.
06 / Мислим и за следващия етап
Днес един вход.
Утре нова сграда.
Обсъждаме очакваните промени още при огледа. Свободни трасета, място в шкафовете, портове, оптични влакна, PoE резерв и капацитет за запис се предвиждат там, където имат смисъл.
При поетапно изпълнение проверяваме съвместимостта, лицензите и поддръжката на избраните модели. Така надграждането има техническа основа и ясен обхват.

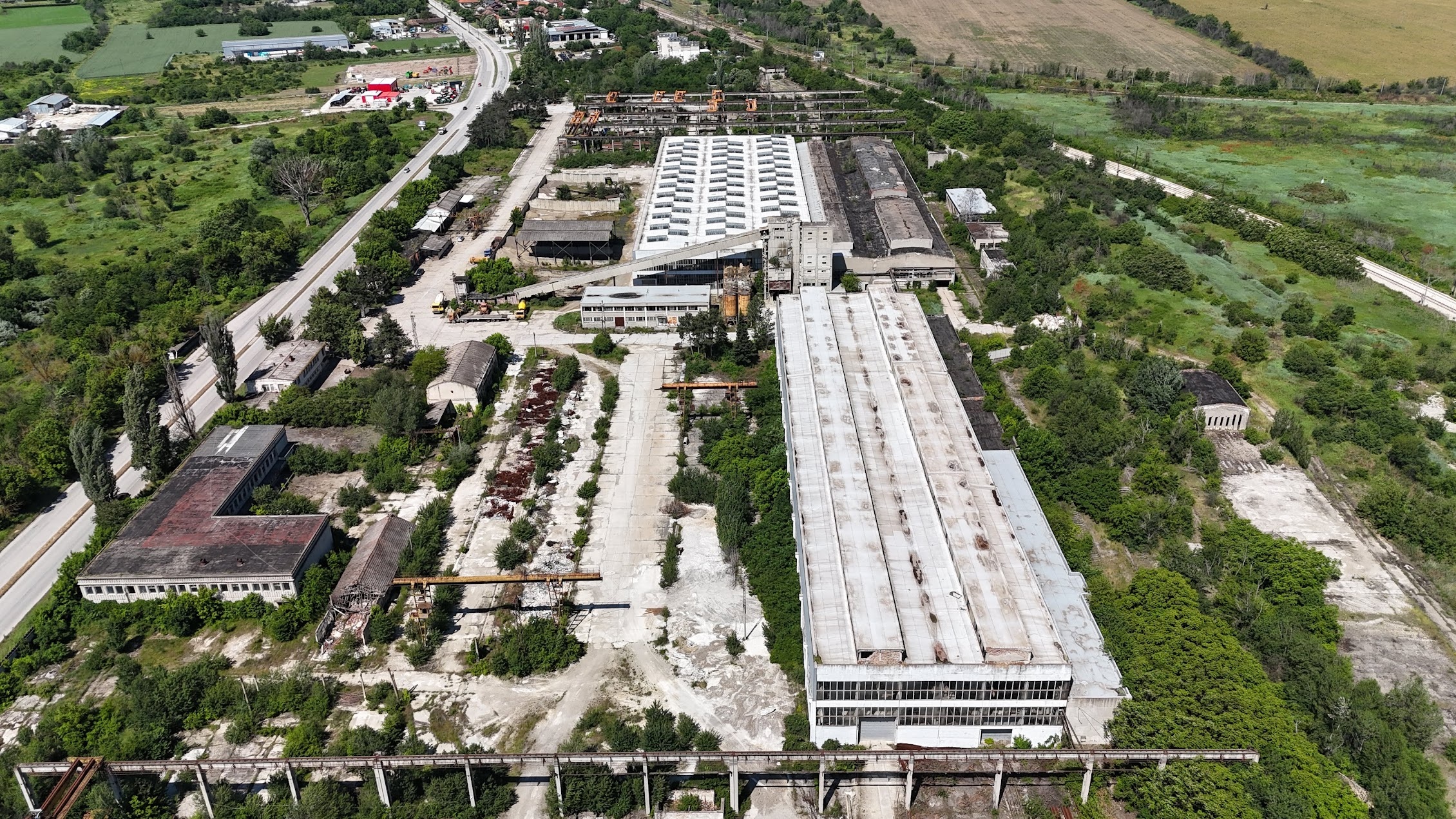

РЕАЛЕН ПРОЕКТСвързаността е част
от цялостната защита.
Видеонаблюдение, охрана и оптична мрежа между отдалечени зони.
Вижте индустриалния проект
Преди да започнем
Важните въпроси
в началото.
Може ли да използваме наличните кабели и камери?
След оглед и проверка на състоянието, капацитета и съвместимостта. Работеща картина в момента не е достатъчна, за да приемем, че инфраструктурата ще покрие новата задача. В предложението разграничаваме какво се запазва, проверява и подменя.
Кога е най-подходящият момент за проектиране?
Още преди изграждането или ремонта, когато могат да се съгласуват трасета, захранване, шкафове и монтажни позиции. При завършен обект планираме според наличните възможности и описваме ограниченията.
Всичко описано тук ли е включено във всяка оферта?
Конкретното предложение определя проектните материали, оборудването, монтажа, настройките, тестовете и документацията. Оптика, UPS, сертификационни измервания, специализирани анализи и поддръжка се включват според нуждите и договорения обхват.
Какво е необходимо за първия разговор?
Типът на обекта, план или снимки, зоните за наблюдение, какъв детайл ви е нужен и за какъв срок искате архив. Полезни са данни за наличната техника, мрежа, захранване и бъдещи разширения. Чувствителните схеми и достъпи се уточняват по подходящ защитен канал.
SMART SECURITY / СН ПРО
Да планираме системата,
която ще ви е полезна.
Разкажете ни за обекта и какво искате да виждате.
Оттам започва правилното решение.
